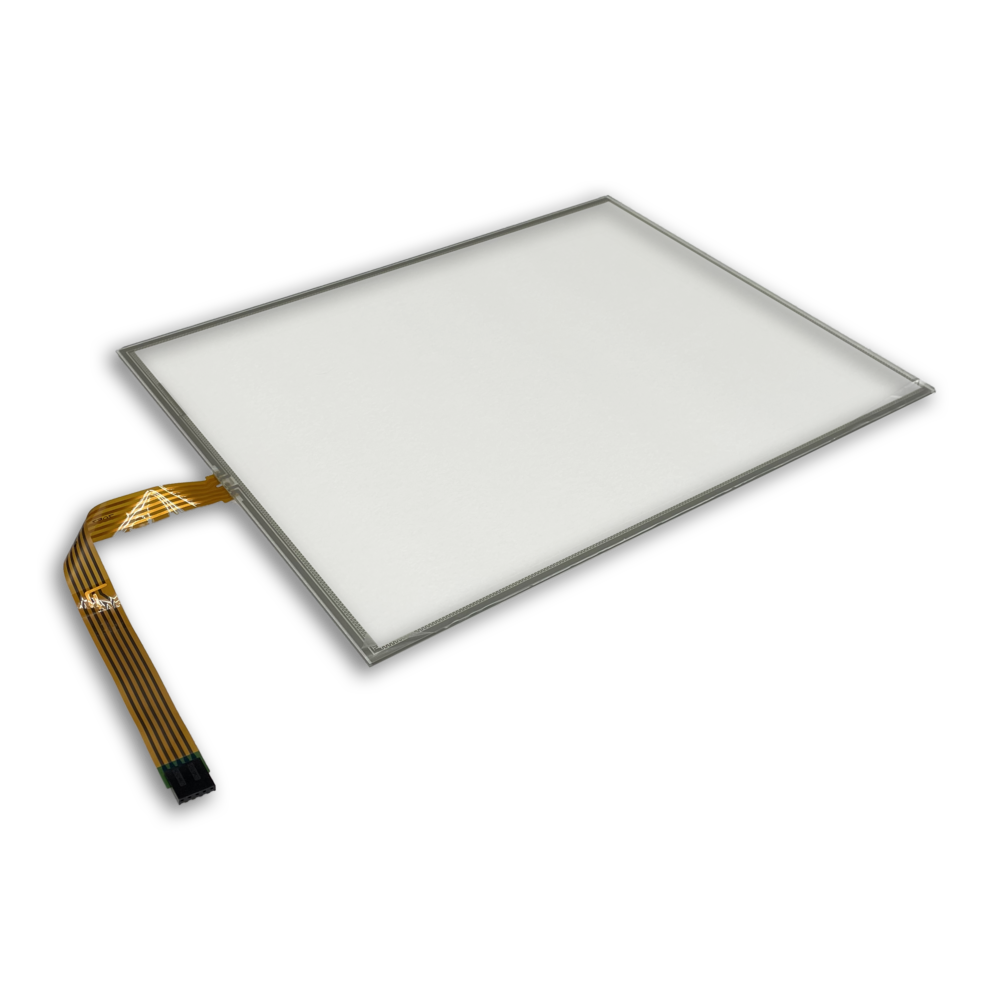

4线电阻触控

一般常见的电阻触控,没有在表面上加贴功能膜。相较于全平面电阻触控有着较低的操作压力,也意味着敏感度较高。
单价与开发费用较低,为大多数搭载小尺寸LCD产品的解决方案。且因为常用的LCD尺寸固定,雅士博提供了一系列的标准品方案可供参考。

电阻式触摸屏
电阻式触摸屏由下线路(玻璃或薄膜材料)导电ITO层和上线路(薄膜材料)导电ITO层组成。中间使用细微绝缘点隔开,当触摸屏表面无压力时,上下线路成开路状态。一旦有压力施加到触摸屏上,上下线路导通,控制器通过下线路导电ITO层在X坐标方向上施加驱动电压,通过上线路导电ITO层上的探针,侦测X方向上的电压,由此推算出触点的X坐标。通过控制器改变施加电压的方向,同理可测出触点的Y坐标,从而明确触点的位置。
主要技术规格:

1. 环境:
项目
工作温度范围 -30°C ~ +80°C
储存温度范围 -40°C ~ +85°C

2. 机械性能:
项目
操作压力 20 ~ 150g
操作寿命 敲击寿命

>10,000,000次 (5线)

>1,000,000次 (4、8线)

划线寿命

>1,000,000次 (5线)

>100,000次 (4、8线)

光学特性 透明度>80% 雾化度<3% 清晰度>90% 光泽度>170GU
表面硬度 >3H
电容值 根据产品尺寸大小而定

3. 电气规格:
项目
最大电压 5V DC 直流
最大电流 上线路 35mA
下线路 35mA
回路电阻 依驱动区(AA)尺寸而定
绝缘阻抗 20MΩ or over (DC25V)
线性 <1.5%
触点抖动时间 <15ms

4. 应用领域:
手持式产品、PDA、PC、家电、工业电脑、POS、ATM、电子书、汽车导航、工控设备等
Resistive Touch Panel Standard List
产品编号 OD 长 OD 宽 VA 长 VA 宽 AA长 AA宽 出线 出线长度 产品类型 结构 尺寸 出线位置
KTS-3.5-4R-1 76.5 64 71.6 54.9 70 52.9 FPC 49.5 四线电阻式 F+G(0.7) 3.5"
KDT-7797 72 91.3 60 81 58 79 FPC 30 四线电阻式 F+G(0.7) 3.9"
KDT-7934 105.1 66.69 96.04 54.86 95.04 53.86 FPC 50 四线电阻式 F+G(1.8)+背胶 4.3"
KDT-7809 132.5 104.7 122 93.85 86.37 115.17 FPC 50 四线电阻式 F+G(1.1) 5.7"
KTS-5.7-4R-1 141 104.7 122 93.85 115.17 86.37 FPC 67 四线电阻式 F+G(1.1) 5.7"
KDT-7798 131.5 99.2 120.1 90.4 116.2 87.4 PFC 50 四线电阻式 F+G(0.7) 5.9"
KTS-6.5-4R-1 148 114 136 103 132 99 FPC 58 四线电阻式 F+G(0.7) 6.5"
KDT-7854 164.9 100 156.4 89 154.48 86.98 FPC 50 四线电阻式 F+G(1.1) 7"
KDT-7933 167.48 101.72 155.48 87.98 154.68 86.52 FPC 50.5 四线电阻式 F+G(1.8)+背胶 7"
KTS-7.4-4R-1 171.9 127.4 148.9 112.4 145.9 109.4 FPC 60 四线电阻式 F+G(1.1) 7.4"
KTS-8.4-4R-1 208 152 176 133 171 128 FPC 60 四线电阻式 F+G(1.1) 8.4"
KDT-7936 236.4 147.98 224.66 136.08 223 133.48 FPC 81.3 四线电阻式 F+G(1.8)+背胶 10.2"
KTS-10.4-4R-1 237 180 216.2 163.4 212 159.4 FPC 60 四线电阻式 F+G(1.8) 10.4"
KTS-10.4-4R-1-S 237 180 216.2 163.4 212 159.4 FPC 127.9 四线电阻式 F+G(1.1) 10.4"
KTS-10.4-4R-2 224.5 172 214.2 161.9 211.2 158.4 FPC 60 四线电阻式 F+G(1.1) 10.4"
KTS-12.4-4R-1 271 205 253 191 248 186 FPC 60 四线电阻式 F+G(1.8) 12.1"
KTS-15-4R-1 304 233 292 223 287 218 FPC 60 四线电阻式 F+G(1.8) 14.1"
KTS-15-4R-2 331 256 310 235 305 230 FPC 60 四线电阻式 F+G(1.8) 15"
KTS-15-4R-3 321.5 244.95 310.25 236.25 302.4 226.25 FPC 67 四线电阻式 F+G(1.8) 15"
KTS-15-4R-4 322 247 310 234.31 303.8 228 FPC 67 四线电阻式 F+G(1.8) 15"
KDT-7935 323.5 245.5 307.75 232 306 230 FPC 99 四线电阻式 F+G(1.8)+背胶 15"
KTS-17-4R-1 355 284 342 274 338 270 FPC 60 四线电阻式 F+G(1.8) 17"
KTS-17-4R-2 354.5 284 342 274.5 337.2 269.5 FPC 67 四线电阻式 F+G(1.8) 17"
KTS-17-4R-3 355 288 341.5 275 333.5 267 FPC 67 四线电阻式 F+G(1.8) 17"
KTS-19-4R-2 396 323 377 304 375 300 FPC 67 四线电阻式 F+G(1.8) 19"
KTS-21-4R-1 438 331 416.6 315 402.6 301.6 FPC 107 四线电阻式 F+G(1.8) 21"
产品编号 OD 长 OD 宽 VA 长 VA 宽 AA长 AA宽 出线 出线长度 产品类型 结构 尺寸 出线位置
KTS-6.5-5R-1 156 120 136 100 134 98 FPC 60 五线电阻式 F+G(1.1) 6.5"
KTS-6.5-5R-2 156 120 136 100 134 98 FPC 67 五线电阻式 F+G(1.1) 6.5"
KTS-10.4-5R-1 249 186.6 219.9 167.8 215.9 163.8 FPC 60 五线电阻式 F+G(1.8) 10.4"
KTS-12.1-5R-1 271.27 205.74 250.87 189.4 246.37 184.9 FPC 60 五线电阻式 F+G(1.8) 12.1"
KTS-12.1-5R-2 276 213 253 191 247 185 FPC 67 五线电阻式 F+G(1.8) 12.1"
KDT-7853 322 245.5 309.5 233.5 303.5 227.5 FPC 205 五线电阻式 F+G(1.8) 15"
KTS-15-5R-1 333 255 310 235 305 228 FPC 60 五线电阻式 F+G(1.8) 15"
KTS-15-5R-2 337 257 310 235 305 228 FPC 60 五线电阻式 F+G(1.8) 15"
KTS-15-5R-3 380 280 252 190.5 246 184.5 FPC 199.2 五线电阻式 PET+F+G(1.8)+背胶 15"
KTS-15-5R-4 321.85 245.5 310.1 234.1 308.5 232.5 FPC 67 五线电阻式 F+G(1.8) 15"
KTS-15-5R-5 337 257 310.5 236 304.5 228 FPC 67 五线电阻式 F+G(1.8) 15"
KTS-15-5R-6 325 251 310.5 234 306 230 FPC 67 五线电阻式 F+G(1.8) 15"
KTS-15-5R-7 321.85 245.5 310.1 234.1 308.5 232.5 FPC 67 五线电阻式 F+G(1.8) 15"
KTS-15.1-5R-1 334.01 256.54 310.07 236.14 306.07 231.14 FPC 60 五线电阻式 F+G(1.8) 15.1"
KTS-17-5R-1 366 294.5 342 274.5 334 265.5 FPC 60 五线电阻式 F+G(1.8) 17"
KTS-17-5R-3 355 288 336 267 330 261 FPC 67 五线电阻式 F+G(1.8) 17"
KTS-17-5R-5 355 288 341 275 334 266 FPC 67 五线电阻式 F+G(1.8) 17"
KTS-19-5R-3 396 322 375 300 369 294 FPC 67 五线电阻式 F+G(1.8) 19"
KTS-19-5R-4 396 322 375 300 369 294 FPC 67 五线电阻式 F+G(1.8) 19"
KTS-21-5R-1 438 331 416.6 315 402.6 301.6 FPC 60 五线电阻式 F+G(3.0) 21"
