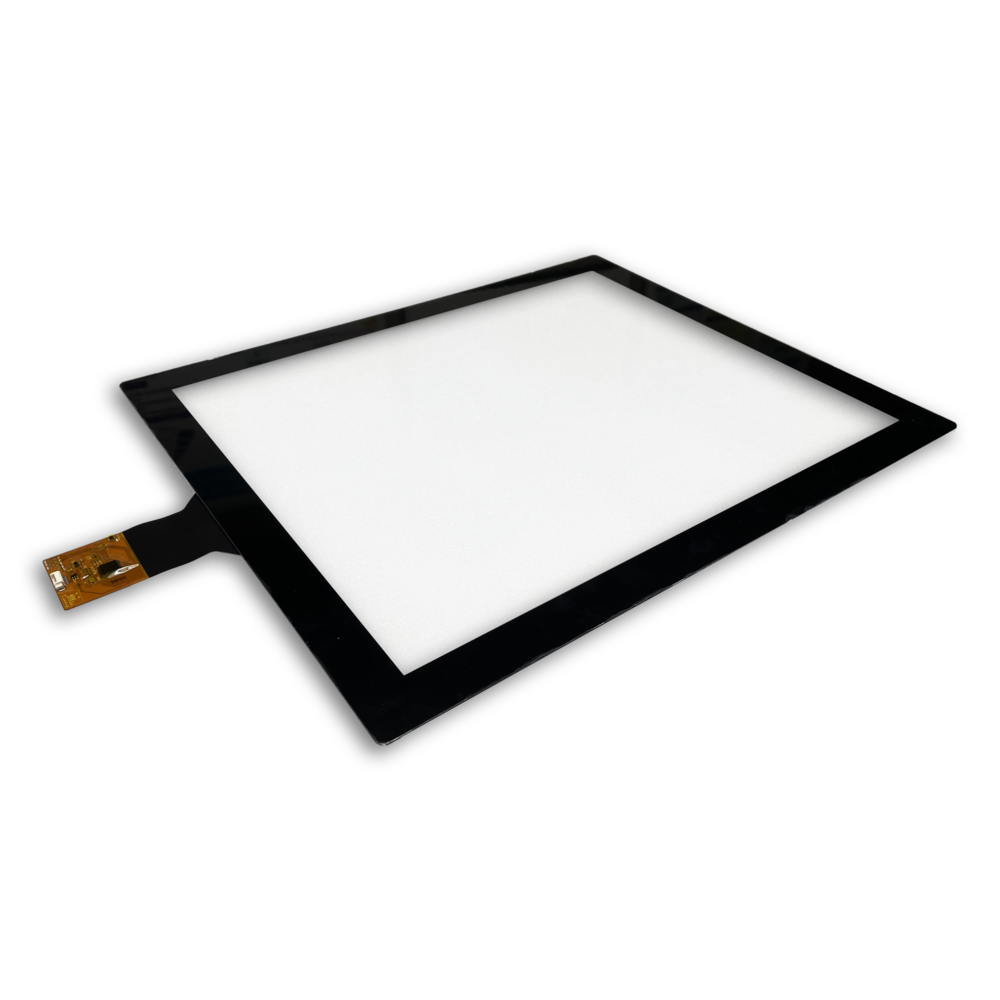

投射式电容触控 (P-CAP)

投射式电容触控,是透过侦测电场、电容改变来定位的触控面板。具有寿命长、表面硬度高、透光度好等各项优异的特性,在各种需要人机互动的产品上广泛地使用。不管在外观、耐用与灵敏度方面都要优于电阻式触控,也是现今产品的主流。
雅士博的所有产品都有深入工控、医疗等特殊应用市场,并有各种对应不同用途而设计的解决方案。能提供符合工控、车用要求且最符合客户需求的触控产品。

投射式电容触控面板的工作原理是
投射式电容触控面板的工作原理是,在盖板玻璃下方有2层经过蚀刻的ITO层,通电后可分别形成X轴与Y轴的电场,电场的电力线可穿过盖板玻璃表面,保持电场平衡。一旦手指或可导电的物品接近玻璃表面,雾品与X轴和Y轴的电极感应出新的电场,让局部的电容值发生变化。控制IC就可依据电容值的变化来分别判断出X、Y轴的数值,以此来判断触控的位置。电容式触控和传统的电阻式触控有很大的差别,其中最大的差别在于触点的数量,电阻触控每次只能判断一个接触点,所以只能进行依些简单的点击与拖移的动作。而电容触控则可最多同时触发10个触点,可完成较复杂的手势操作。同时,地荣触控由于是用感应的方式工作,不需要操作压力,且在必要时可调整为非接触的操作方式,以因应现在的疫情。且因为触发时不需使表面的盖板发生形变,耐用性佳;也因为盖板与Sensor都是由玻璃制成,透光率都可达90%以上。

1. 应用领域:
行动电话、笔记型电脑、手持设备、电子书、汽车导航系统等电子产品

2. 技术参数与规格:
供电电压: 2.8 ~ 5.5V DC 表面硬度: ≥6H (钢化玻璃面板), ≥3H (PET面板)
输入方式: 电容笔 或 手指 寿命: 点击、划线 ≥2亿次
触控反应时间: 5 ~ 15ms 操作压力: 感应式,无需操作压力
分辨率: 最大4096 x 4096 工作温度: -40°C ~ +85°C
触点数量: 最大10点触控 (依IC型号而定) 储存温度: -40°C ~ +90°C
盖板种类:
普通玻璃、钢化玻璃、PC板、压克力板、PET
玻璃厚度: 0.55 / 0.7 / 1.1 / 1.8 / 2.0 / 3.0mm
PET厚度: 0.188mm, 0.25mm
PC板、压克力板: 依客户应用、指定
Sensor玻璃可做厚度: 0.55 / 0.7 / 1.1mm
Sensor Film厚度: 0.125mm
OCA厚度: 0.125 / 0.175 / 0.25mm
LOCA厚度: 0.15mm
支持的作业系统:
Android、Linux、Win7、Win8、WinCE...etc
通信协定种类:
USB、I2C、RS232
通信电压: 1.8V、3.3V、5V 工作电流: 2.5 ~ 14mA
睡眠电流: <0.2mA 抗干扰能力(整机打静电测试)
接触放电: ±12kV
空气放电: ±25kV
光学参数: 透光率 ≥90%、雾化度 ≤3% 、清晰度 ≥98%
Capacitive touch panel specification
工作电压: 2.8/3.3/5V 依需求选择 工作电流: 2.5mA-10mA (取决于IC)
表面硬度: 3H~6H 接口类型: I2C, USB, RS232
透光率: ≧90%、反射率: ≦6%
操作温度: -40°C ~ +90°C  ≦90%RH
储存温度: -40°C ~ +90°C ≦90%RH
表面处理: 防指纹、防油污、防眩、防反射
IC位置: COF or COB 操作压力: <20g
点击寿命: >1亿次 盖板玻璃厚度:
0.7mm, 1.1mm, 2mm, 3.0mm, 6.0mm, 8.0mm
防水性能: 水雾操作、水淋不误触、小水滩中操作
手套操作: 尼龙手套、橡胶手套、棉麻手套、毛绒手套
触点数量: 最多可支持10点
EMC规格:
EMI (CISPR 22, 30MHz~1GHz) Under Limit Line -4dB
ESD (IEC 61000-4-2, Level 4, 最高可达±25kV)
Air: ±15kV; Contact: ±8kV RS (IEC61000-4-3, Level 4: 30V/m)
EFT (IEC 61000-4-4, Level 4) AC Power Line: 4kV; I/O port: 2kV
CS (IEC  61000-4-6, Level 3: 10Vrms)
电容触控方案认证:
AEC-Q100国际车规认证
国际工控规范IEC认证
国际金融规范PCI 4.0认证
