石英晶体谐振器(英文:Quartz Crystal Unit或Quartz Crystal Resonator,常简写成X'TAL),简称石英晶体。 是利用石英(又称水晶)的压电效应,用来产生高精度振荡频率的一种电子元件,属于被动元件。
石英晶体的用途是什么呢? 当电子设备在集成电路(IC)上运行时,IC需通过参考时脉做为IC系统讯号使用,石英晶体就像是时钟的基础信号源。
如果以人体为例,可以把石英晶体想象为心脏跳动时的血液频率和脉搏率。
◎ 石英(水晶)的特性:
石英有天然石英和人工石英。 天然石英和人工石英均为多面体形状。
目前电子元件所使用的主要是人工石英材料,主要成分为氧化硅之结晶体SiO2,同时具有(正)压电效应以及逆压电效应的物理特性。
由于石英晶体同时存在(正)压电效应以及逆压电效应,进而形成周期性振动,所以利用此效应可得到石英晶体振动频率。
(正)压电效应,当施加压力在石英表面时,石英表面的两边会产生正电位和负电位,若将压力改为拉力时,石英表面两边的电位会互换,而对于此物理现象,称之为压电效应,压电效应是一种机电能量互换的现象。
而逆压电效应,则是以电能输入使之产生机械能或位移(形变)的输出。
如果把交变电压施加到石英芯片两面之间的电极时,当交变电压的频率与石英芯片固有频率一致
时,通过逆压电效应,芯片便会产生机械振动,同时又通过正压电效应而输出电信号,如此交互
的动作下持续产生频率,而石英材料的压电效应是有方向性的,只在电气轴方向才具有压电效应。
而具有这种特性的材料,我们称为压电材料,所以石英元件也称为压电元件。
◎ 石英(水晶)切割方式与振动模式:
而石英组件是采用人工水晶作为基本原料,而人工水晶会依各个结晶轴而呈现不同的增长速度,
所以外型与我们一般常见的天然石英也有所不同。
石英晶体依照切割角度的不同,会得到不同的振动模式。 其切割角度方向如图1所示。
图1. 在Z-plate石英结构上,有几种不同角度的切割方式
而其中从Z轴以35° 15'的角度切割后所得的石英芯片,便称为AT Cut石英晶体(谐振器),以厚度
切变进行振荡动作;而BT Cut则是以-45°的角度切割后所得的元件。
AT和BT石英晶体切割方式,其频率范围和频率系数(石英芯片厚度和振荡频率间关系)如表1。
表1. 芯片厚度与频率的关系
石英晶体的频率温度特性,依其曲线形状分为两种类型;一个是三次曲线,另一个是二次抛物曲线。 AT 和 BT 切割方式的频率温度特性曲线,则分别显示在图 2。 然而与AT Cut相较之下,BT Cut在温度特性精确度上较为不足,因此现在几乎已不再使用此种切割方式。 目前采用AT Cut 切割方式的石英晶体使用最为广泛,因为它们能够根据在以室温为基准的温度范围内,产生更小因为温度变化所产生的频率误差变化量。
- 不同切割模式下频率变化与温度关系

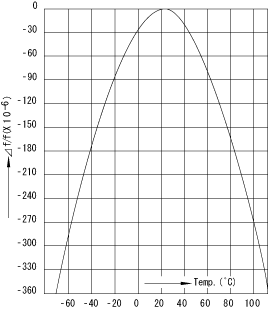

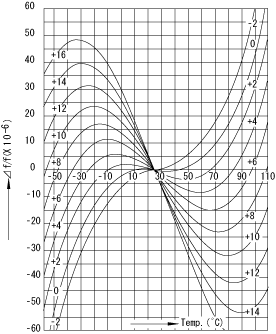

图2. 温度特性曲线
(左图为AT-Cut切割方式;右图为BT-Cut切割方式)
- 按振动模式的区分
目前多以AT cut切割方式为主,故以AT Cut为例说明,如图 3所示。
图3. 厚度切变振动模式 (AT-Cut, Thickness shear vibration)
◎石英晶体组件等效电路
图4为石英晶体组件简化后的等效基本电路。
图4. 石英晶体等效电路
- 串联电阻(R1):Equivalent Series Resistance
石英晶体的等效串联电阻是以奥姆为单位(kHz range产品,单位为kΩ ; MHz range产品,单位
为Ω)。 在等效电路中的串联电感(L1),和串联电容(C1),两个是相位相反(差180°)的相等阻抗。
在有负载的振荡电路时其结果是相互抵消的,只剩下电阻(R1)特性,来形成串联谐振。
在串联谐振量测石英晶体阻抗(CI, Crystal Impedance)时,通常会称此为等效串联谐振电阻(ESR),
代表振荡能源的损耗(如振荡时所产生的内部摩擦、与石英芯片维持相关的机械性损耗)。
-等效串联电感(L1):Equivalent Series Inductance
石英晶体本身物理性质,与谐振频率有关,代表振荡部位的质量。
又称为动态电感(Motional Inductance)。
-等效串联电容(C1):Equivalent Series Capacitance
石英晶体本身物理性质,与谐振频率有关,代表石英芯片的顺应性
(Compliance), 所以又称为动态电容(Motional Capacitance)。
- 并联电容(C0):Shunt Capacitance
石英芯片的两面电极间的静电电容,并联电容的特性表示与石英的介电系
数、石英芯片两电极的面积大小,以及石英芯片基座的杂散电容量有关,
由于与晶体谐振频率无直接关连,又称为(静态电容,Static Capacitance)。
