概述

  本篇将以精工爱普生的Real-Time Clock (RTC)模组” RX130CE ”为参考机种，介绍说明内建备用电池充电控制与电源自动切换功能。备用电池充电控制用于可充电的锂电池进行充电，内部并有四种阶段的充满电保护电压可以设定，避免过度充电导致锂电池寿命缩短甚至损坏。内部还有暂存器监控电池电压，若电池电压过低会有暂存器旗标可以提醒。另外，内部的电源自动切换功能可以侦测主要电源，若发生电压过低的状况，可以自动地切换至备用电源，让RTC模组无虑地继续维持时间，并大大简化了硬体设计外部切换电路的时间与元件的成本。

当电路选用备用电池为可充电式二次电池，电源充电与自动切换功能设定暂存器

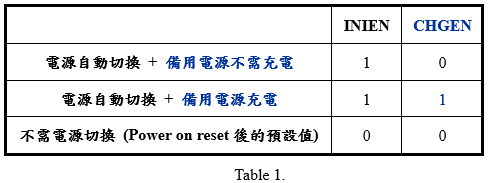

  关于RX8130CE充电与电源自动切换暂存器设定请参考下表Table 1.

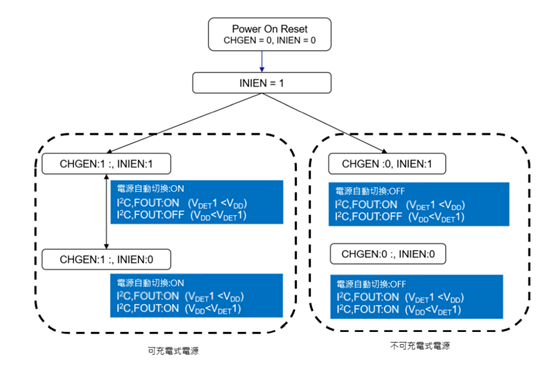

开机后的流程与暂存器设定关系请参考下图一.

                                                                 图一

*V DET 1可以透过暂存器RSVSEL设定，请参考下图二

                                                              图二

备用电池充电控制

若使用的可充电式电源，例如:锂电池或金电容，在设定了暂存器CHGEN后，针对充电控制还有一些功能可以让可充电式电源更加方便使用，相关的暂存器如下:

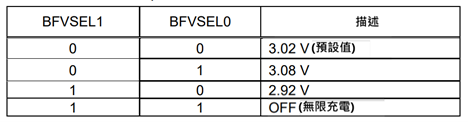

BFVSELn :设定侦测可充电式电源充满的电压，请参考下图三.

                                               图三

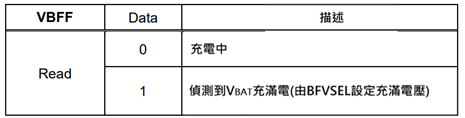

VBFF :电源是否已经充满电(每一秒更新一次)，请参考下图四.

                                               图四

VBLF : V BAT低电量侦测，请参考下图五.

                                                            图五

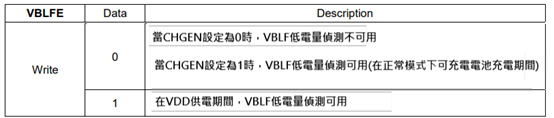

VBLFE :开启VBLF低电量侦测，请参考下图六.

                                                                  图六

- 若要使用VBLF 低电量侦测，虽然开机重置后”INIEN=1”为暂存器中预设值，但请设计人员务必在开机重置后，程式中至少再重新设定一次“INIEN=1”，再设定VBLFE。

-          在正常模式（VDD供电）期间，可以侦测VBAT低电压（不可充电和可充电电池）。

-          若备用电源模式下VBLF功能无法使用，则返回正常模式后并可以使用VBLF低电量侦测。

结论

本章节介绍备用电源充电的相关暂存器设定，而具备这些功能的RX8130CE可以让整体耗电再变得更小。因为MCU就不需要无时无刻地使用A/DC功能来侦测可充电电源的电量是否过低，也不需要控制MCU的输出脚来对外部电路切换，大大节省了时间与成本同时也简化了硬体设计。

下一章节，我们会介绍RX8130CE内部电源切换电路作用机制，还有电源自动切换相关暂存器。

更多有关Epson RX-8130CE产品资讯，请参考

https://www5.epsondevice.com/en/products/rtc/rx8130ce.html

产品应用设计规格书，请参考，

https://support.epson.biz/td/api/doc_check.php?dl=app_RX8130CE&lang=en
