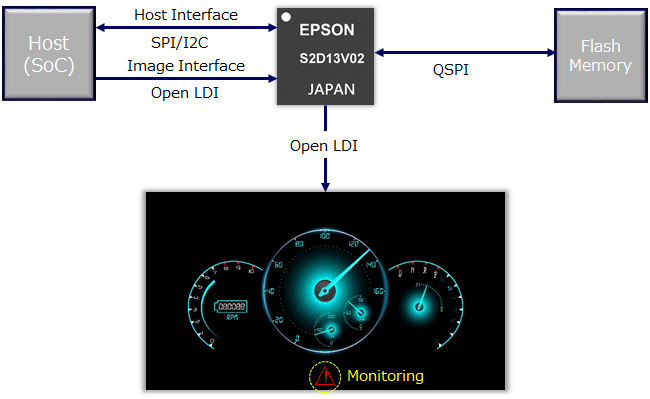

S2D13V02 (图片)

S2D13V02是款专门用于车载显示系统Telltale监控晶片。当S2D13V02检测来自主机主系统运算晶片传送的高速串流影像中Telltale资料发生异常时，将立刻回报予主机运算晶片异常发生，主系统晶片根据实际行车现况进行判断处理，如立即重新传送新笔显示图框资料（如，Telltale资料重新更新覆盖，等），或其它保护车辆驾驶行车安全的处置。

即使Telltale图像使用重叠方法显示在主影像显示图框，当其背景或颜色发生变化（导航地图显示模式等）时，也可以从可视性的角度设置和检测错误判断临界阈值。

S2D13V02是款专门设计支援高安全特性和高可靠性车载数位仪表板显示系统，包括上术功能。S2D13V02符合汽车相关安全设计规范要求，包括符合AEC Q100/IATF16949标准，能够满足对安全度极度严苛要求的车载显示器相关设计规范和产品品质。

特点：

.全方位安全特色

. Telltale监控

. Telltale屏幕上层显示(On Screen Display)

.内建自我测试用显示画面

.专用影像显示功能(Custom Image Display)

.符合车用AEC Q100/IATF16949规范

产品简介：

机种型号	S2D13V02
电源供应	3.3V / 1.8V dual supply
输入显示资料介面	Open LDI-Rx x 1ch (max 100MHz)
输出显示资料介面	Open LDI-Tx x 1ch (max 100MHz)
输入显示解析度	最大~ 1920x720
主晶片控制介面	I2C/SPI
影像画质修正	10-bit (8-bit数位Gamma修正+2-bit类比差点补色)
安全特色功能	Telltale 监控 Telltale 屏幕上层显示(On Screen Display) 内建自我测试用显示画面 专用影像显示功能(Custom Image Display)
车用品质信赖等级	符合AEC-Q100规范/工作温度: -40~105℃
其它	可外接FLASH记忆体，并支援QSPI OSD α-Blending
产品概要介绍资料
封装	PFBGA8-81(P-TFBGA-081-0808-0.80)
