爱普生车用半导体 S2D13V70 (eDP⇒OpenLDI信号介面转换器)

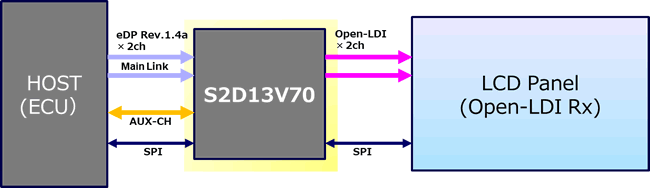

S2D13V70 (参考产品图)

S2D13V70是一颗可支援eDP(1.4a版本协定)信号介面接收,转换成OpenLDI信号介面发送的转换器,它实现了目前大多数仅支援OpenLDI信号介面的主流平面显示器,可以对应以eDP介面信号发送源。它的最大接收速率为1.62Gbps/2.7Gbps单通道/双通道的eDP信号介面,将其转换成最大双通道OpenLDI信号介面,最高画素时脉速度为148.5MHz (单通道条件)。通过它,可以轻易实现让现今标准显示器设计架构下的产品,在最小设计变更下,弹性升级支援未来主流的信号传送介面。

S2D13V70同时通过车用设计认证,包括AEC-Q100,亦支援多项特殊安全设计功能,强化车用电子产品设计更佳的稳定性。

S2D13V70内部的eDP接收端矽智财设计,不仅支援1.4a版本协定外,亦可支援DP (1.3和1.4版本协定)数位信号。如需要更多有关本产品资讯,请和我们联络。


产品功能和特色说明

S2D13V70

工作电压


3.3V / 1.8V 双电压

信号输入介面

eDP rev.1.4a x 2通道, 最高2.7Gbps/通道

信号输出介面

OpenLDI-发送x2通道, 最高120MHz/通道

显示器解析度

最高1,920 x 1,200@60图框

控制介面

SPI

色阶调整

8-bit數位Gamma LUT + 2-bit類比Dithering

安全功能支援

透过SPI通道(冗余校验,16位元组快取)
输入画素工作时脉/同步信号监测
CRC循环冗余校验(图框/暂存器设定/图框资料比对)
浮水印设定输出
指定颜色全画面显示
错误发生/中断信号,脚位输出

车用品质认证

AEC-Q100汽车设计制造认证
最大工作温度: -40 ~ 105℃

其它

系统时脉 : 48MHz主要运行时脉
SPI通道 (SPI Slave to Master bridge)
显示资料分割功能 (水平资料线分割/左右资料分割)

封装规格

PFBGA8-81 (8mm x 8mm x 1.2mm, 0.8mm pitch)

简易产品介绍

https://global.epson.com/products_and_drivers/semicon/pdf/id003037.pdf

产品目前状态

开发测试验证阶段(TS功能样品可提供)

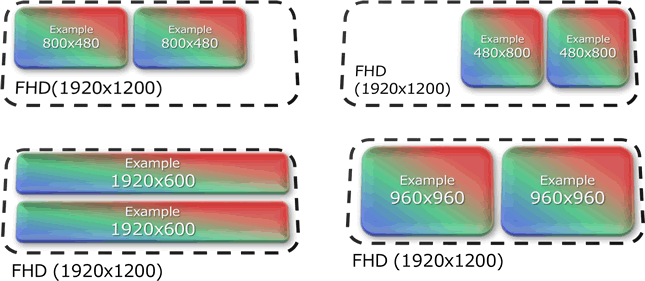

显示资料分割功能

分割功能(水平资料线/左右资料)

最高显示器解析度:双画面分割显示条件下,最大1,920x1,080


相关产品简介: https://global.epson.com/products_and_drivers/semicon/pdf/id003037.pdf

2021-11-03
